INTERFACES SON





Aujourd’hui, une simple interface de commutation permet de dialoguer dans ces différents modes que sont, le RTTY, le PSK31, la SSTV, ou plus simplement la CW. Toutefois, j’attire votre attention : pour le SWL, ces interfaces ne sont pas utiles et un simple câble de type  JACK 3.5mm mono permet un décodage parfait



Il suffit de récupérer le son du récepteur sur la sortie haut-parleur, et de l’injecter dans la carte son du PC via l’entrée Ligne ou l’entrée Micro.

Le décodage se fera alors à l’aide des Logiciels spécialisés adéquats.



Pour ceux d’entre vous qui seraient radio amateurs, et donc autorisés à passer en émission, je vous fournis ci après les principales interfaces rencontrées :

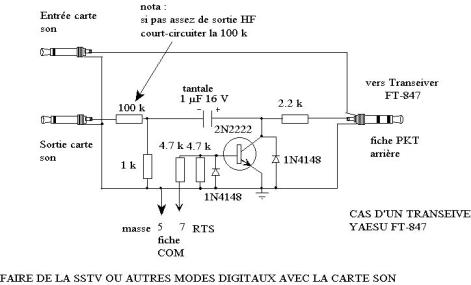

Cette interface utilise le connecteur jack stéréo d’un transceiver de type FT847, mais peut facilement être adaptée à la connectique de votre propre appareil.

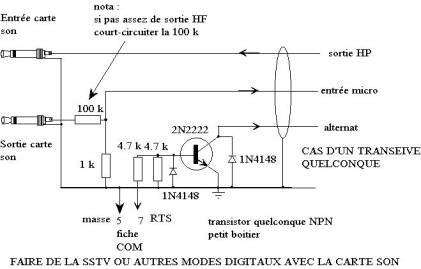

Pour ma part j’utilise un transceiver de type Kenwood qui n’est pas pourvu de cette connectique.

Je récupère la BF via la sortie HP et injecte la commande PTT via la fiche micro.



L’utilisation d’un VOX permet d’ailleurs de simplifier les branchements en dispensant de l’usage d’un port de communication du PC.



Je vous décris ce type d’interface un peu plus loin.

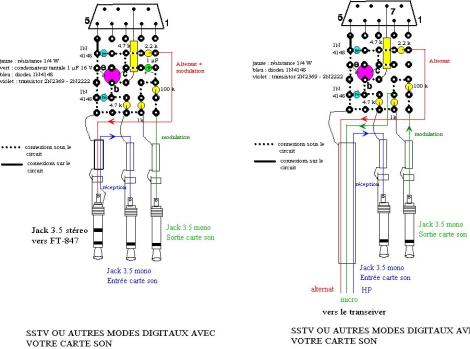

La réalisation est des plus simple et à la portée de tous.



Pour une lecture plus facile du shéma :



Cliquer sur l’image elle-même pour l’agrandir

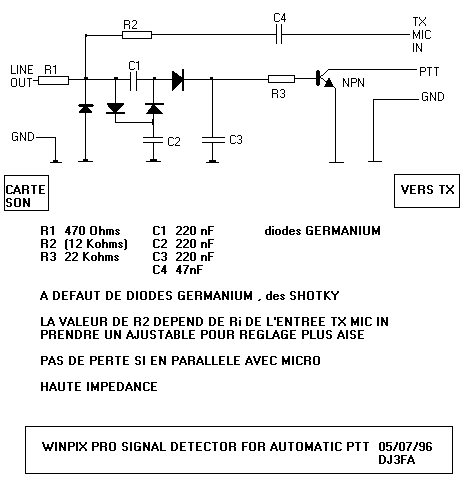

La particularité de ce schéma est de ne plus avoir à faire usage de DB9 du PC



En effet, une partie du signal sert à la commutation emission-réception.



Particulièrement pratique, cette interface est celle que je préfére employer



R1 et R2 peuvent éventuellement être remplacés par des Ajustables

Cela permet un réglage adapté aux caractéristiques de la carte son employée.

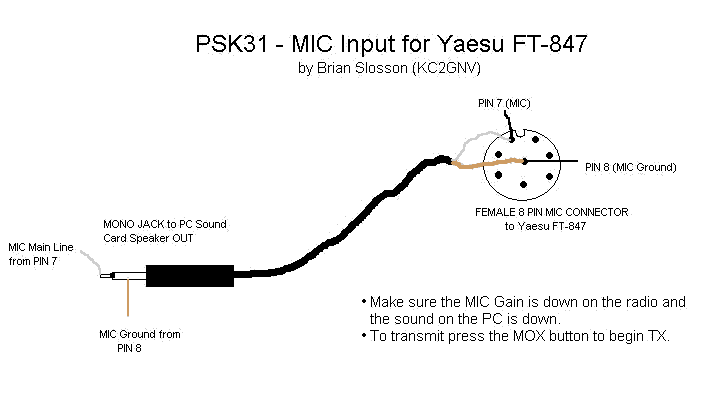

Nouvelle Interface sur le marché..



Envoyé par KC2GNV une astuce et cela fonctionne trés trés bien..

garanti par le webmaster..73 de Edmond F1DFF
